快速溫變變化試驗箱 TLK504L

一、環境應力篩選的意義:

    環境應力篩選( environmental stress screening(ESS))為發現和排除產品中不良零件、元器件、工藝缺陷和防止出現早期失效，在環境應力下所做的一系列試驗。

    它是可靠性試驗中的一種類型，也是產品制造過程中的一道工序。產品的組裝等級可分為設備級、組件級和元器件級，ESS可以在產品不同的組裝等級上實施。應對三個組裝等級的產品100%實施ESS。應根據對產品篩選的效果選擇相應的環境應力。對電子產品，ESS的應力主要選擇溫度(高、低溫)循環和隨機振動，這兩種應力的組合篩選效果較好，能暴露產品各組裝等級大部分故障。研究表明，高低溫循環的篩選效果取決于幾個方面:高、低溫的設定值，高、低溫保持的時間，溫度變化速率和循環的次數。增大溫度變化速率，效果較好。設備中元器件數量多，則循環次數應增加。

二、產品特點:

1、結構

→試驗箱外殼由冷軋鋼板制作，酸洗磷化雙面噴塑處理。

→試驗箱測試室為SUS304不銹鋼，采用連續滿焊焊接工藝制造，雙層硅橡膠密封條和機械鎖緊裝置有效地密封了大門和測試室。

→采用玻璃纖維棉或硬聚胺脂作為隔熱材料，厚度125mm；該保溫材料的傳熱系數小至0.02w/mk。

2、制冷機組

→制冷壓縮機以及關鍵配件均采用國際品牌；制冷劑采用環保冷媒，符合國際環保公約要求。

3、控制器

→我公司的控制系統THC1000，獨創設計了獨立的壓縮機熱能管理單元、壓縮機冷端輸出控制單元，完全自動控制——無需人工的經驗輔助，熱端提供9組PID分區控制、冷端提供9組PID分區控制，溫濕度模式提供6組PID分區控制，合計24組PID，可以輕松應對客戶不同類別產品的多種試驗程序組合。

→控制系統采用歐姆龍的高端數據采集模塊，采集周期為50ms，所以控制更精準。

→控制系統同時集成了強大的數據庫和PID參數，系統自動根據客戶設定的溫度去查找相應的控制參數，不需通過復雜的函數演算去完成控制動作。所以溫度過沖小、穩定時間短；通常在溫濕度到達目標值后5min內即可進入恒溫。

→壓縮機熱能管理模式：是我公司獨創的冷端輸出模式，在制冷系統的壓縮機的冷端輸出和熱端輸出管路上各增加了一個電磁閥，利用壓縮機工作時排出的高溫高壓氣體直接進入蒸發器內，壓縮機冷端制冷劑和熱端制冷劑交替進入蒸發器，熱氣對已經過冷的蒸發器內的低溫低壓的制冷劑進行充分的冷熱交換的同時把淤積在蒸發器的潤滑油帶回壓縮機，這在保證壓縮機回油順暢的同時既能降低壓縮機的噪音、延長壓縮機的壽命，壓縮機可以適應長時間開啟的工作狀態，又能減少制冷系統的熱負荷，從冷凝器排出的熱氣明顯降低。

→室溫以下溫度的降溫和恒溫，全程不需要加熱輔助。

→由于不需要加熱輔助，制冷量無需克服因?yàn)檩o助加熱導致的余熱。

→節能超過60%，是目前最節能的試驗設備。

4、標準配置

     ◆觀察窗      ◆照明燈:50W      ◆RS485通訊接口       ◆USB接口      ◆緊急停止開關        ◆測試孔:直徑80mm        ◆1個硅膠塞

     ◆2層不銹鋼樣品架       ◆移動腳輪         ◆獨立超溫保護         ◆U盤1個        ◆通風過濾網組       ◆上位機軟件

5、選配件

     ◆貼片式試件溫度監測            ◆遠程監控計算機          ◆三色指示燈        ◆記錄儀/微型打印機           ◆溫度測量信號同步輸出

     ◆重型不銹鋼樣品架       ◆硅橡膠操作手套       ◆遠程監控計算機       ◆優化設計溫濕度處理系統           ◆液氮輔助降溫系統

     ◆手機短信功能          ◆變頻調節控制       ◆水冷機組         ◆干風吹掃系統

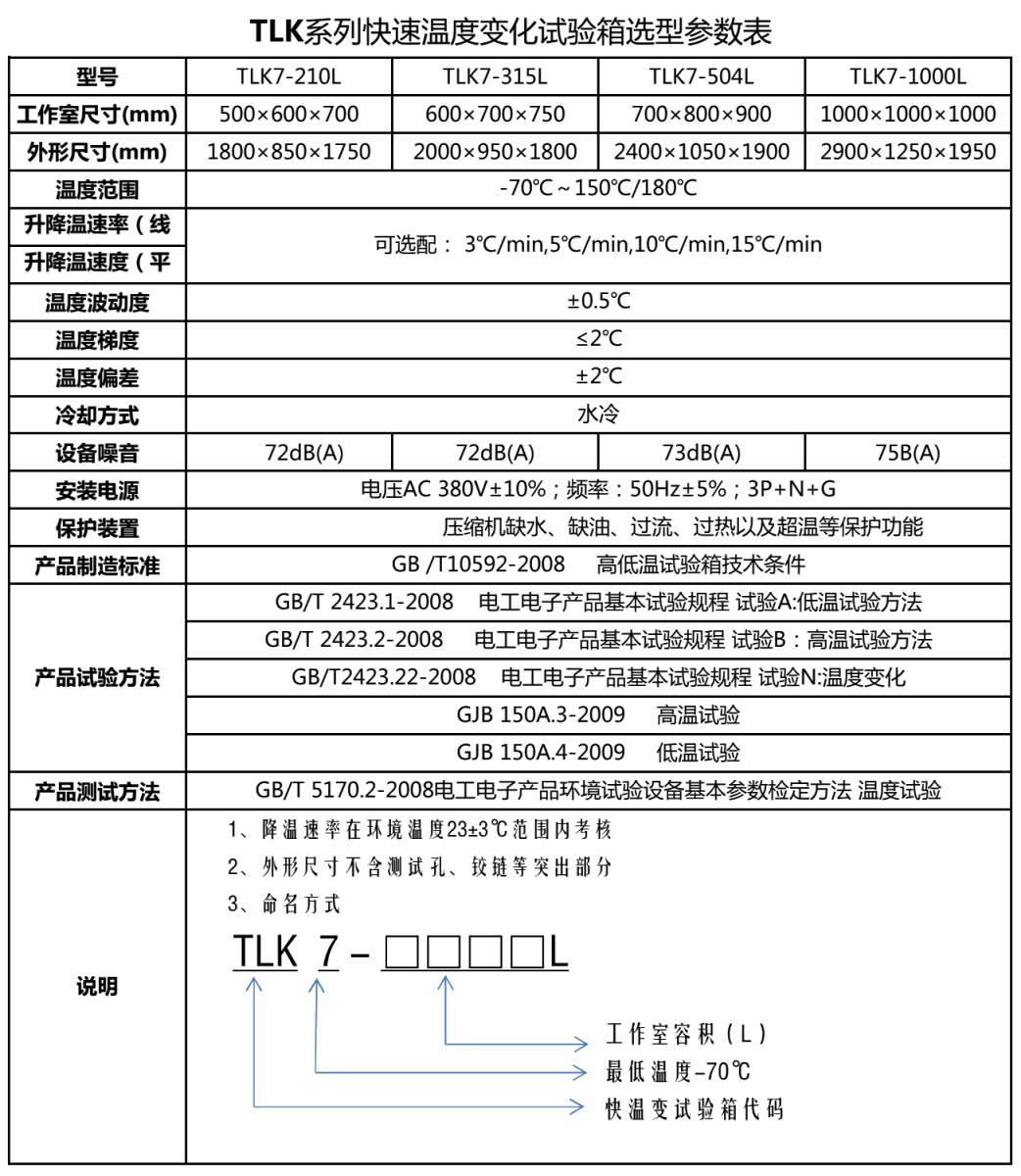

6、快速溫度變化試驗箱 選型參數

快速溫變變化試驗箱 TLK504L

快速溫變變化試驗箱 TLK504L
