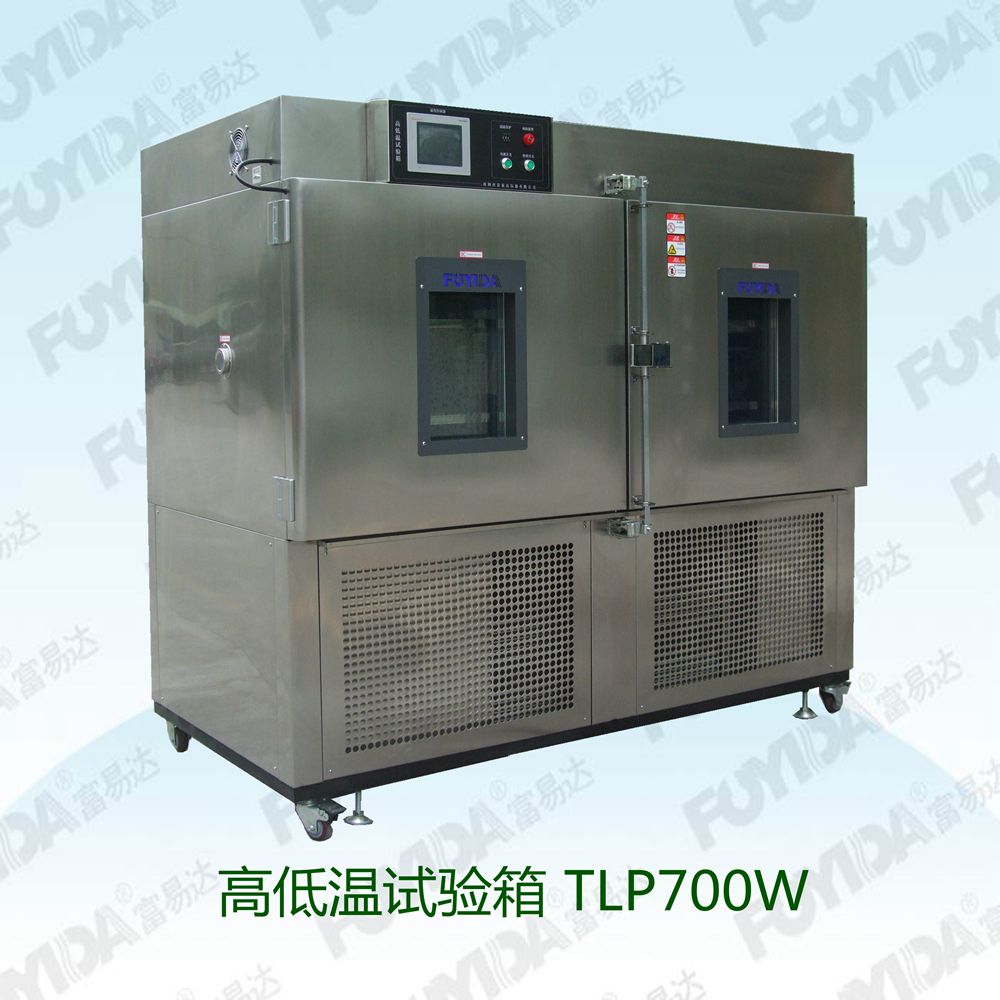

高低溫試驗箱(立式結構、非標定制機型）

TLP700L-4 技術規格書

1.   主要技術參數：

1.1 溫度范圍：-40 ~ 130℃；
1.2 波 動 度：≤ 0.5℃；
1.3 溫度偏差：≤±2℃；
1.4 升溫時間：室溫—+130℃≤60min（空載）；
1.5 降溫時間：室溫—-20℃≤50min（帶熱載500W，此溫度是常用溫度點）；
              室溫—-40℃≤70min（全程平均，空載，環境溫度25℃）；
1.6 工作室尺寸：D600×W1800×H650，mm，深×寬×高；
1.7 外型尺寸：D1100×W2000×H1800，mm，深×寬×高；
1.8 整機功率：10KW；
1.9 安裝電源：380V +19V/-38V；50 Hz；3P+N+G；

2.   空氣調節及制冷系統:

2.1  空調方式：強制通風內循環平衡調溫調濕；
2.2  空氣循環：大容量軸流風機；
2.3  加熱方式：鎳鉻電加熱器；
2.4  制冷系統：全封閉法國泰康壓縮機，壓縮機功率：6P；采用單級制冷方式；
2.5  冷卻方式：風冷冷凝器；
2.6  制 冷 劑：R404A；
2.7  控冷原件：膨脹閥、過濾器、電磁閥；

3． 測控系統：Measuring and Controlling system

3.1  溫度測量：Pt100 鉑電阻；

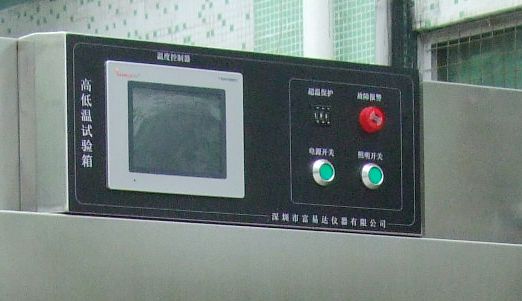

3.2  控制系統：5.7”觸摸屏溫度控制，LCD顯示和操作，南韓“三元”，型號：TEMI880；
3.3  運行方式：恒定運行、程序運行。
3.4  主要電器：采用臺安等電器元器件

4.  安全保護措施：Safety Device

4.1  整機電源漏電保護；
4.2  加熱器熔斷絲保護；
4.3  超溫保護：獨立于工作室主控制儀的超溫保護系統；
4.2  鼓風電機過載；
4.3  制冷機超壓保護；
4.4  制冷機過載保護；

5.   設備滿足的試驗方法：

5.1  GB/T2423高溫試驗、低溫試驗、高低溫循環試驗；

6.   使用設備的環境條件：

6.1  環境溫度：5 ~ 35℃；
6.2  相對濕度：≤85% R.H;
6.3  大 氣 壓：86 ~ 106 kpa；
6.4  安裝電源：380V，50HZ；

7.   室體結構及用料說明：Chamber
7.1  箱體材料：外殼采用大部分采用0.8mm厚度的拉絲面不銹鋼，加強區域和承重部位采用1.0mm～2.0mm的拉絲面不銹鋼；
7.2  內室材料：采用SUS304優質不銹鋼板；
7.3  保溫材料：硬質聚氨脂泡沫；
7.4  觀 察 窗：電熱防霜中空玻璃（尺寸：300×450）；
7.5  電 纜 孔：ф50，左側，數量1只；
7.6  工作照明：12W；
7.7  控制箱：上置于試驗箱頂部；
7.8  試驗箱門：雙開大門，配承重型大門鉸鏈；
7.9  門鎖：防爆門鎖（俗稱貨柜鎖）;
7.10 腳輪： 配“環球”品牌腳輪，軸承式3”聚氨酯輪，其中2個腳輪帶剎車裝置。
