恒溫老化柜技術規格書（型號：ORT900）

　　恒溫老化柜，又稱燒機柜、Burn-In Room，是各種老化試驗中常用設備之一，廣泛應用于電腦、手機、電源、散熱風扇、LED顯示屏、電力監控箱、鋰電池、電子、通訊等領域。老化箱通常由圍護結構、風道系統、控制系統、室內測試架構等組成。老化柜的特點：獨特的風道系統設計及電控系統； 整面運風，溫度均勻，控制準確，精度高；設定溫度范圍廣，在常溫～70℃范圍內可任意連續可調； 系統保護功能齊全，能確保安全長期穩定無故障運行。

1. 技術參數：

1.1 溫度范圍：室溫～＋70℃；

1.2 溫度波動：±0.5℃；

1.3 溫度精度：±3℃；

1.4 升溫時間：室溫～65℃≤30min；

1.5 有效容積：共約900升；

1.6 內尺寸：800×800×1400 mm，深×寬×高；

1.7 外型尺寸：1150×1150×1600 mm，深×寬×高（含腳輪和控制箱）；

1.8 加熱方式：專用不銹鋼電加熱器（帶散熱鋁翅片）；

1.9 大門：雙開門，帶大觀察窗；

1.10 層 架：4層，層高200mm(含層架自身厚度)；

1.11 安裝電源：220V＼50 Hz，約3KW；

2.安全保護系統：

2.1 漏電保護：采用漏電保護空氣開關；溫度測量：PT100鉑電阻；

2.2 風機故障報警保護：具鼓風機電流過載保護功能；

2.3超溫報警保護：獨立于工作室主控制儀的超溫保護系統一套；

3.功能介紹及用料說明：

3.1 熱風循環：加熱風機及風道系統安裝于老化柜后部，由循環風系統及過熱排風系統組成，室內循環風經加熱器加熱后由送風機經風口送回室內，反復循環，使老化柜內溫度維持在設定范圍。當老化柜內部溫度超過報警設定值時，排風機啟動，抽走室內過熱氣體，同時室外冷空氣進入箱內與熱空氣混合，使箱間溫度回復正常。

3.2 控制系統：進口高精度微電腦PID溫度控制器，LED顯示，PID調節，固態繼電器輸出，控制精度0.1.老化箱的控制系統采用了兩級PID調節加熱量，實現對箱間溫度的精確控制。控制系統還設定了各種保護功能，完善的保護功能確保了老化箱能長期穩定無故障運行。

3.3 時間控制：老化柜配置了計時器，可以自由設定老化時間，可以選擇正計時，也可以到計時。

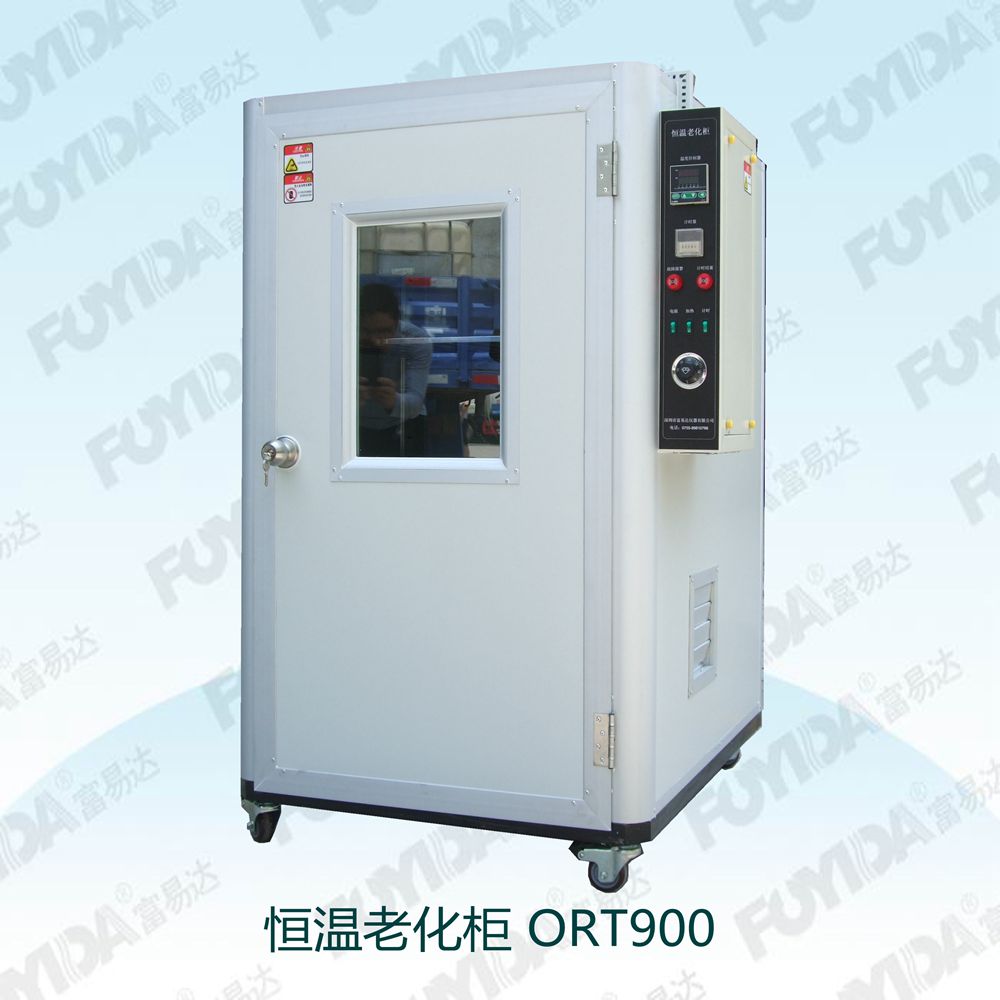

3.4 恒溫老化柜 ORT900 不銹鋼層架4層，層高可調整，不銹鋼方通制作。

深圳市富易達儀器有限公司
