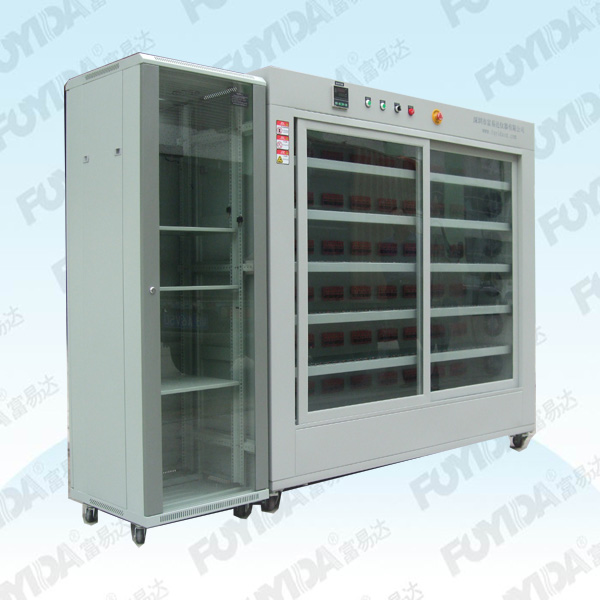

一、老化柜名稱：電源老化柜
二、老化柜型號：FYD-BIC192
三、老化數量：192PCS
四、老化柜功能：
1、恒溫功能：老化柜提供45～50℃的恒溫環境，帶大視窗的雙滑動大門；
2、性能穩定：每個電子負載都設計了單片機進行管理，老化柜可實現與上位機的脫機老化和聯機老化帶監控，整個老化區域可以實現無人值守；
3、定時功能：老化時間可以設定在0.1-99H范圍，自動定時功能；
4、移動功能：移動式結構，可以方便的移動到需要老化的產線附近進行老化；
5、老化功能：采用CEPT300型電子負載拉載，每個負載提供4通道最大75W的拉載；
6、電源輸出ON/OFF功能：電源老化實現開幾秒、等待幾秒、關幾秒的老化功能；
7、電源輸入端AC220V/110V手動切換功能；
8、監控功能：電腦監控產品老化全過程，實時監控被測產品輸出電壓值自動標定老化良品；
9、分層控制功能：軟件提供分層設定電壓和電流功能，滿足多品種電源老化需要，每層提供4種功率品種的老化，整車至多可提供24種電源的老化，可以滿足研發和檢驗電源的需求；
10、監控和測試軟件：軟件提供對于最多8個臺車的管理功能；
11、節能設計：由于負載本身設計的溫度傳感器和過溫保護器，只有在溫度超過90℃啟動風扇降溫，溫度降到50℃，風扇自動停止。
五、老化柜技術參數：
1、老化柜尺寸：L1960*W650*H1850。
2、老化柜功率：約20KW,380V，三相五線。
臺柜配電按單臺最大電源功率300W計, 300W*48臺/0.7≒20KW（產品效率按70%計算），
臺柜AC總功率為20KW，電源輸入為380V-4線配電。
3、老化數量：75W功率的電源產品192PCS的老化量；
采用CPET300型電子負載拉載，每臺老化柜每層安裝8臺CEPT300負載，臺柜分為6層，共安裝48PCS的電子負載。
CPET300W/4CH(通道）電子負載，CC Mode(恒流模式)下每臺電子負載可老化75W電源4臺,則每臺柜可老化75W以下電源為192臺。
電子負載CPET300也可并聯2通道使用，則每臺電子負載可老化75～150W電源2臺,一臺柜可老化60～120W以下電源為96臺。
電子負載CEPT300也可4通道并聯使用，則每臺電子負載可老化240～300W電源1臺，一臺柜可老化120～240W電源為48臺，
4、臺柜分為測試區與負載區,中間隔離部分安裝端子板。
5、整臺柜采用電子負載式，負載大小根據需求可統調（可一健統一設定負載電流大小，也可分層設定不同的電流）；
6、可設置被測產品電壓上下限，實時監控被測產品輸出電壓值，電流值；
7、每組負載用LED指示帶載狀態,自動判定被測產品；
8、電子負載模組有OTP（過溫保護功能）、單工位最大功率限定保護、最大輸出電流保護、最大輸入電壓保護，有效防止誤動作造成負載的燒機和損壞；
9、產品放置區每層有透風孔板材用來使各層溫度互通；
10、老化柜整體接多重接地保護，有效保證使用安全；
深圳市富易達儀器有限公司 2011年10月整理發布
